35 кВ 110 кВ 150 кВ 220 кВ 330 кВ 500 кВ
шинный ячейковый

Шинный: изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде сварных решетчатых конструкций в Алма-ате.

Ячейковый: изготавливаются по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

Марка портала Для районов Число стоек Высота до траверсы, м Масса, кг Проект

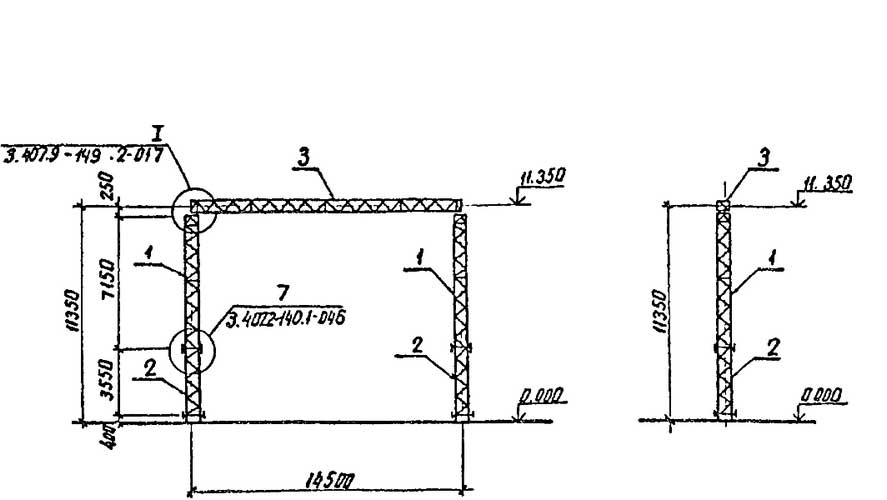

ПС-220Ш1 Обычных 2 11.35 2193

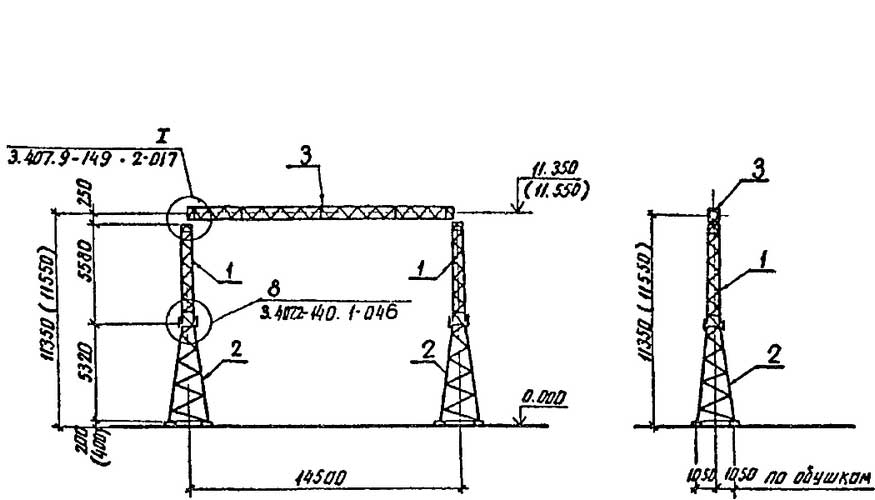

ПС-220Ш2 Обычных 2 11.35 2683

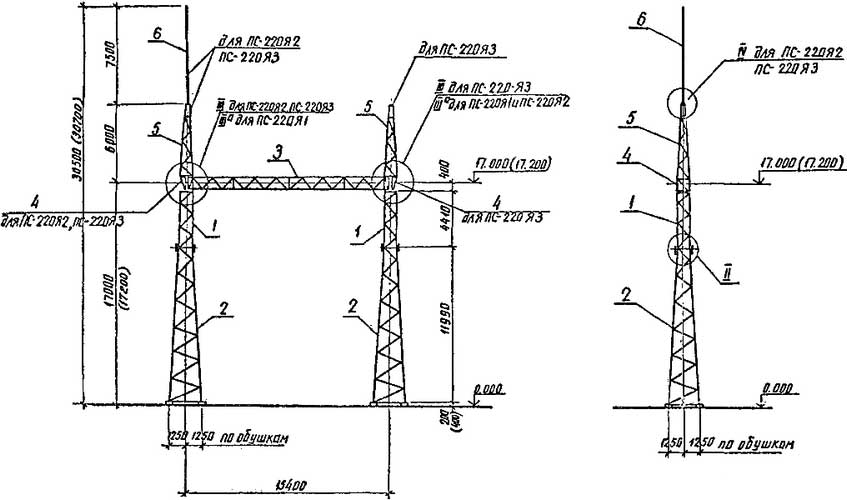

ПС-220Я1 Обычных 2 17 4807
ПС-220Я2 Обычных 2 17 5126
ПС-220Я3 Обычных 2 17 5343

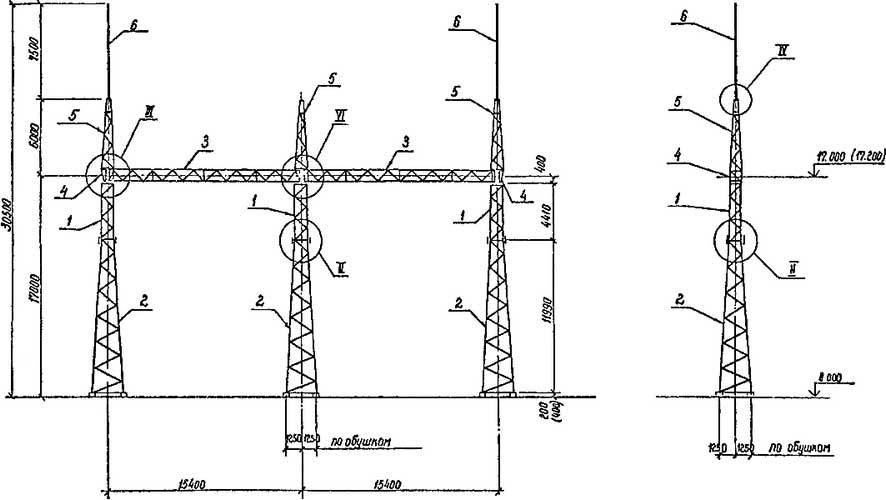

ПС-220Я4 Обычных 3 17 8514

Число стоек: 2

Высота до траверсы, м: 11.35

Масса, кг: 2193

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

Число стоек: 2

Высота до траверсы, м: 11.35

Масса, кг: 2683

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

Число стоек: 2

Высота до траверсы, м: 17

Масса, кг: 4807

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

Число стоек: 2

Высота до траверсы, м: 17

Масса, кг: 5126

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

Число стоек: 2

Высота до траверсы, м: 17

Масса, кг: 5343

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

Число стоек: 3

Высота до траверсы, м: 17

Масса, кг: 8514

Элемент опоры 1: Траверса ТС-1

Элемент опоры 2: Траверса ТС-1

Элемент опоры 3: Траверса ТС-1

Элемент опоры 4: Траверса ТС-1

Элемент опоры 5: Траверса ТС-1

Для районов: Обычных

Проект:

35 кВ

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2 — для северных районов.

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2. Траверса и стойки производятся из углового металлопроката в виде сварных решетчатых конструкций с поперечным сечением 500 х 500 мм.

110 кВ

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2 — для северных районов.

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2. Траверса и стойки производятся из углового металлопроката в виде сварных решетчатых конструкций с поперечным сечением 500 х 500 мм.

150 кВ

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде сварных решетчатых конструкций с поперечным сечением 500 х 500 мм.

Изготавливаются по типовому проекту 3.407.2-162 выпуск 1, 2. Порталы изготовлены на широкобазных стойках, устанавливаются на четыре фундамента, являются комбинированные.

220 кВ

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде сварных решетчатых конструкций.

Изготавливаются по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

330 кВ

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций в Алма-ате.

500 кВ

Изготавливаются по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций в Алма-ате.

Изготавливается по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.

Изготавливаются по типовому проекту 3.407.9-149 выпуск 2. Траверса и стойки (узкобазные) производятся из углового металлопроката в виде болтового соединения решетчатых конструкций.
